JKテラピン工法

JKテラピン工法



タイル陶片浮き補修の一つとして、国土交通大臣官房庁営繕部監修の公共建築改修工事標準仕様書に「注入口付アンカーピンニングエポキシ樹脂タイル固定工法」が規定されています。タイル表面に直接穴をあけ注入口付きアンカーピンを挿入し、エポキシ樹脂を注入して固定する工法です。
JKテラピンの施工手順





1 穿孔位置の決定

 タイルの中心部、またはタイルにクラックが入っている場合は両側にマーキングします。

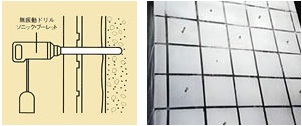

2 穿孔・2段堀り

ドリルビット径4.5~6.5mmで規定の深さ(使用するアンカー長の+10mm程度)に孔を開け2段堀り(9mmのビットで深さ2.5程度)します。

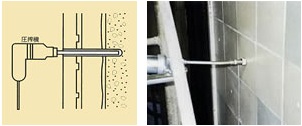

3 穿孔に生じる切粉の除去

ミスト、またはエアーで圧力をかけて切粉を清掃します。

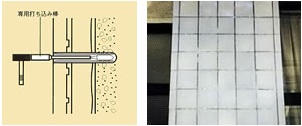

4 アンカーの挿入

耐震用アンカー「ネジ孔付・三環王」を穿孔部に挿入し、専用打ち込み棒でアンカー内部のステンレス弾(ロックピン)を所定の深さまで打ち込み、機械的にコンクリートを破壊せずに打ち込みます。

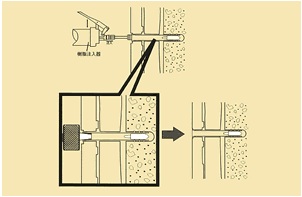

5 注入作業

 樹脂注入機器(注入プラグ装着)でアンカー孔にエポキシを圧入し、化学的に接着します。



6 仕上げ

 樹脂注入後、パテ等で穴埋めします。タイル面施工時はタイル色に調色した化粧キャップ(ストッパー)を被せる。

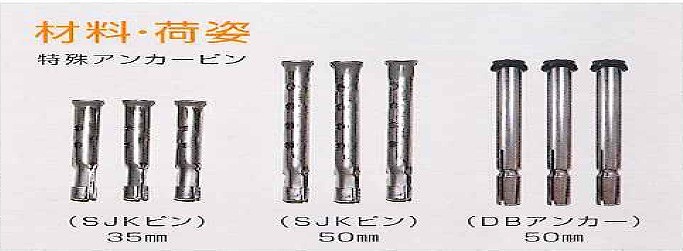

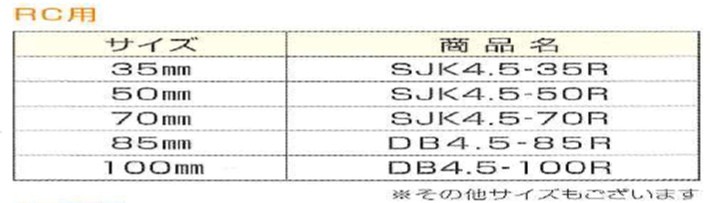

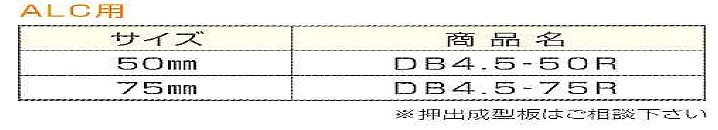

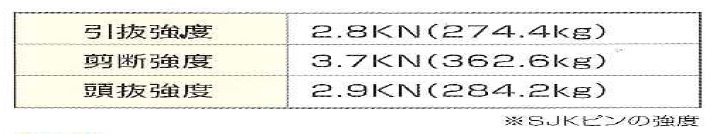

アンカーピンの使用・性能
